Strukturelles Diagramm des Raumsondenvoyagers Poster

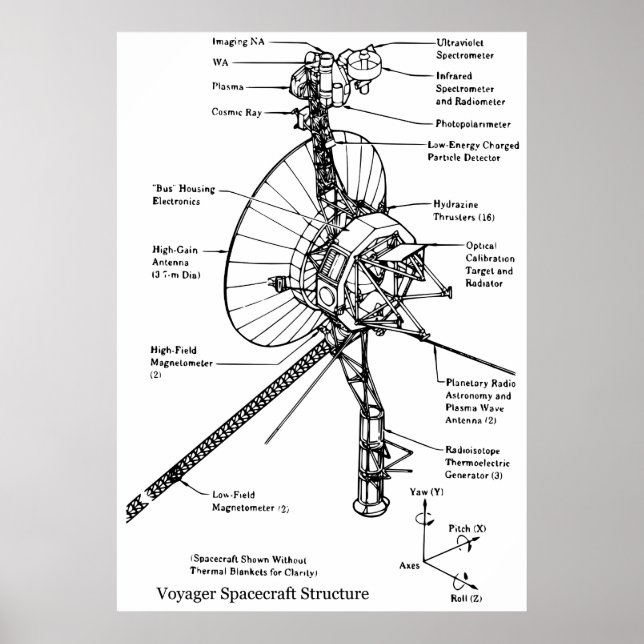

Die Raumschiffstruktur der Voyager - schematische Darstellung. Die 3,7 Meter große Antenne (HGA) ist an den hohlen, zehnseitigen polygonalen Elektrobus angeschlossen, wobei der sphärische Tank den Hydrazin-Antriebskraftstoff enthält. Der Goldene Datensatz der Voyager ist an einer der Busseiten angebracht. Das Winkelfeld rechts ist das optische Kalibrierziel und der Überhitzungsstrahler. Die drei radioisotope thermoelektrische Generatoren (RTGs) werden am unteren Ausleger von Ende zu Ende montiert. Die beiden planetarischen Radio- und Plasmawellenantennen gehen diagonal nach unten, verlassen und rechts. Der dreiachsige Astromast-Dreiachsausleger dehnt sich diagonal nach unten links aus und hält die beiden Niederfeldmagnetometer (MAG); die Hochfeldmagnetometer bleiben für den HGA nah. Der sich nach oben ausdehnende Instrumentenausleger hält, von unten nach oben: das verlassen kosmische Strahlsubsystem (CRS) und der LECP-Detektor (Low Energy Charged Particle) rechts; das Plasma Spectrometer (PLS) rechts; und die Scan-Plattform, die um eine vertikale Achse dreht. Die Scan-Plattform umfasst: das Infrarot-Interferometer-Spektrometer (IRIS) (größte Kamera oben rechts), das Ultraviolett-Spektrometer (UVS) knapp über dem UVS, die beiden Bildsubsystem (ISS)-Vidicon-Kameras zu den verlassen UVS und das Fotopolarimeter-System (PPS) unter dem ISS. Empfohlen für die englische Wikipedia:Alternativtext für Bilder: Eine Raumsonde mit einem zylindrischen Quadrat und einer großen Parabolantentenschüssel links, ein dreiteiliges Radioisotope Thermoelektor auf einem Boom, der sich ausdehnt, und wissenschaftliche Instrumente auf einem Boom, der sich ausdehnt. Eine Scheibe ist an der Vorderseite verlassen. Ein langer dreiachsiger Ausleger erstreckt sich nach unten, verlassen, und zwei Funkantennen werden verlassen und nach unten geradeaus ausgebaut. Die Rechte zur Wiedergabe von Bildern finden Sie im Link am unteren Ende dieser Beschreibung. Melden Sie sich für GRATIS an und rettete 12% auf jede zazzle Bestellung zusätzlich zu einem $5.00 Anmelde-Bonus Alle Rechte vorbehalten; ohne Vorurteil, Rückgriff oder Benachrichtigung (U.C. 1-308) Bildreproduktionsrechte: http://commons.wikimedia.org/wiki/File:Voyager_spacecraft_structure_vector.svg voyager diagramm "voyager schemata" "voyager probe" "nasa voyager Diagramm "Space Sonde" Raumsonde Raumsonde Satellit nasa "Weltraummission" "Weltraumforschung" "Weltraum" Astronomie Weltraum
