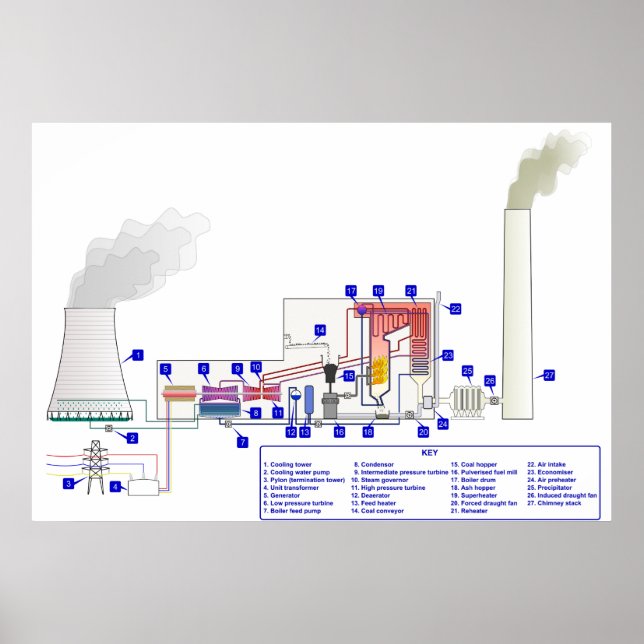

Poster Diagramme d'une centrale thermique à charbon

Le charbon est transporté (14) d'une cheminée et d'un sol externe à une poudre très fine par de grandes sphères métalliques dans le moulin à combustible pulvérisé (16). Là, il est mélangé avec de l'air préchauffé (24) conduit par le ventilateur de tirant d'eau forcé (20). Le mélange air-combustible chaud est forcé à haute pression dans la chaudière où il s'enflamme rapidement. L'eau d'une grande pureté coule verticalement sur les parois de la chaudière, où elle se transforme en vapeur, et est transmise au tambour de la chaudière (17), où la vapeur est séparée de toute eau résiduelle. La vapeur passe à travers un collecteur dans le toit du tambour dans le superchauffeur pendentif (19) où sa température et sa pression augmentent rapidement à environ 200 bar et 570°C, suffisant pour faire briller les parois du tube d'un rouge ennuyeux. La vapeur est acheminée vers la turbine haute pression (11), la première d'un processus de turbine à trois étages. Une soupape de gouvernail à vapeur (10) permet à la fois de contrôler manuellement la turbine et de fixer automatiquement le point suivant. La vapeur est épuisée par la turbine haute pression et réduite à la fois en pression et en température, est retournée au réchauffeur de chaudière (21). La vapeur réchauffée est ensuite transmise à la turbine à pression intermédiaire (9), puis directement à l'ensemble à basse pression (6). La vapeur, maintenant légèrement au-dessus de son point d'ébullition, est introduite en contact thermique avec de l'eau froide dans le condensateur (8), où elle se condense rapidement dans l'eau, créant un quasi-vide à l'intérieur de la poitrine du condensateur. L'eau condensée est ensuite passée par une pompe à alimentation (7) par un déaérateur (12), et préréchauffée, d'abord dans un chauffe-alimentation (13) alimenté par de la vapeur tirée de l'ensemble à haute pression, puis dans les économiseurs (23), avant d'être retournée au tambour de la chaudière. L'eau du condensateur est vaporisée à l'intérieur d'une tour de refroidissement (1), créant un panache très visible, avant d'être réinjectée dans le cycle d'eau de refroidissement. Les trois ensembles de turbines sont couplés sur le même arbre que le générateur électrique (5) qui génère une tension de niveau intermédiaire (généralement 20-25 kV). Le transformateur de l'unité (4) l'intensifie à une tension plus adaptée à la transmission (généralement 250-500 kV) et l'envoie sur le système de transmission (3). Le gaz d'échappement de la chaudière est tiré par le ventilateur de pression induit (26) par un précipitateur électrostatique (25) et est ensuite évacué par la cheminée (27). Les droits de reproduction d'images se trouvent dans le lien situé au bas de cette description. Inscrivez-vous gratuitement à M. Rebates et économisez 12% sur toute commande zazzle en plus d'une prime d'inscription de 5,00 $ Tous droits réservés; sans préjudice, recours ou avis (U.C.C. 1-308) Droits de reproduction d'image : http://commons.wikimedia.org/wiki/File:PowerStation3.svg charbon "combustible fossile" "plante d'énergie" "plante d'énergie du charbon" "centrale thermique" "centrale thermique" "centrale thermique" "centrale thermique à charbon" "centrale thermique à charbon" "centrale électrique à combustible fossile" "diagramme plante" diagramme "diagramme de centrale électrique" "diagramme plante de charbon" "schéma plante de charbon" "énergie de charbon"
