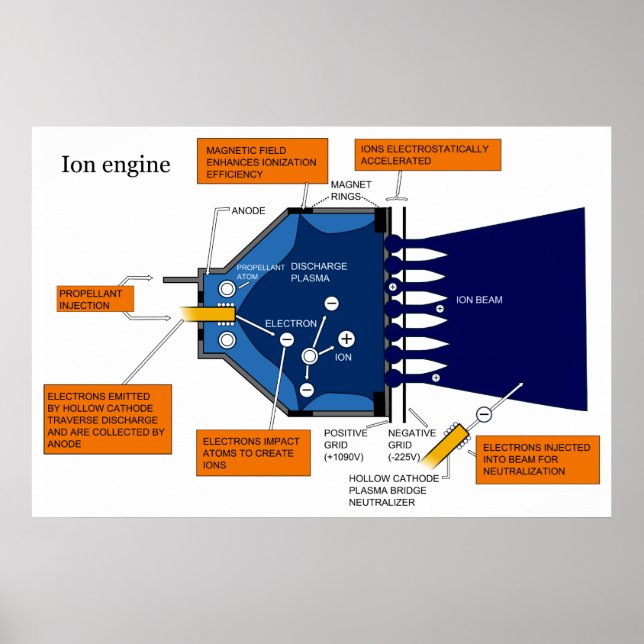

Poster Diagramme d'un moteur à propulsion ionique

Le système de propulsion ionique (IPS), fourni par la NSTAR (NASA SEP Technology Application Readiness), utilise une cathode creuse pour produire des électrons pour ioniser le xénon de manière collisionnante. Le Xe+ est accéléré électrostatique par un potentiel allant jusqu'à 1280 V et émis à partir du thruster de 30 cm à travers une grille de molybdène. Un faisceau d'électrons distinct est émis pour produire un faisceau de plasma neutre. L'unité de traitement de la puissance (PPU) de l'IPS peut accepter jusqu'à 2,5 kW, correspondant à une puissance d'exploitation maximale de 2,3 kW et une poussée de 92 mN. La limitation est obtenue en équilibrant les paramètres du système d'alimentation Xe et du thermomètre à des niveaux de puissance inférieurs, et à la puissance de transmission la plus basse, 500 W, la poussée est de 20 mN. L'impulsion spécifique diminue de 3100 s à haute puissance à 1900 s au niveau minimal de l'accélérateur. Les droits de reproduction d'images se trouvent dans le lien situé au bas de cette description. Inscrivez-vous gratuitement à Mr Rebates et économisez 12% sur toute commande de zazzle en plus d'une prime d'inscription de 5,00 $ Tous droits réservés; sans préjudice, recours ou avis (U.C.C. 1-308) Droits de reproduction d'image : http://commons.wikimedia.org/wiki/File:Ion_engine.svg "propulsion ionique" "moteur ion" "moteur ion" "moteur de propulsion ionique" "moteur spatial moteur ips" "espace" "xénon ionisé" "exploration spatiale" "moteur ionique ds1" "propulsion ionique ds1" "moteur propulseur ionique ds1" "moteur propulseur ionique ds1"
