Experiment mit doppeltem Leuchtkörper Poster

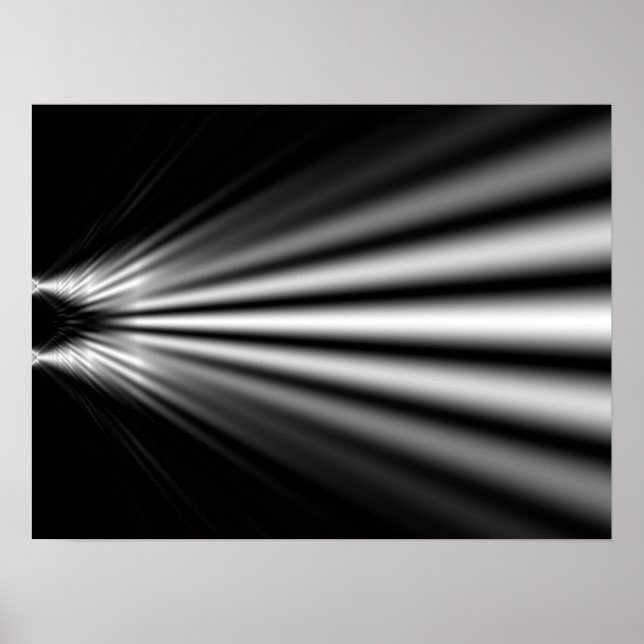

Die berechnete Intensitätsverteilung hinter einem doppelten Schlitzen, beleuchtet durch eine monochrome, vollständig kohärente Röntgenwelle mit einer Wellenlänge von 0,25 nm, d.h. einer Fotonenenergie von E=5 keV. Die Öffnung jedes Schlitzes beträgt 2,5 µm. Der Abstand zwischen den beiden Schlitzen beträgt 10 µm. (Mitte-Mitte). Die horizontale Bildkoordinate entspricht dem Abstand hinter der Schlitze (entlang der optischen Achse). Die angegebenen Verbreitungswege liegen zwischen 1 und 500 mm. Die Breite eines Single-Pixels (im 2000-Pixel-weiten Vollbild) entspricht einem Verbreitungsabstand von 0,25 mm. Die senkrechte Bildkoordinate entspricht der Querlage. Das vertikale Sichtfeld des Bildes beträgt 60 µm. Die Höhe jedes Pixels (in der Auflösung 1500 Pixel hoch) beträgt 40 nm. Die Simulation der Wellenfrontausbreitung wurde mit dem XWFP-Ausbreitungscode (T. Weitkamp, Proceedings SPIE 5536 (2004) 181-189) durchgeführt, wobei ein Fresnel-Ausbreitungskernel in paraxial Annäherung verwendet wurde.
