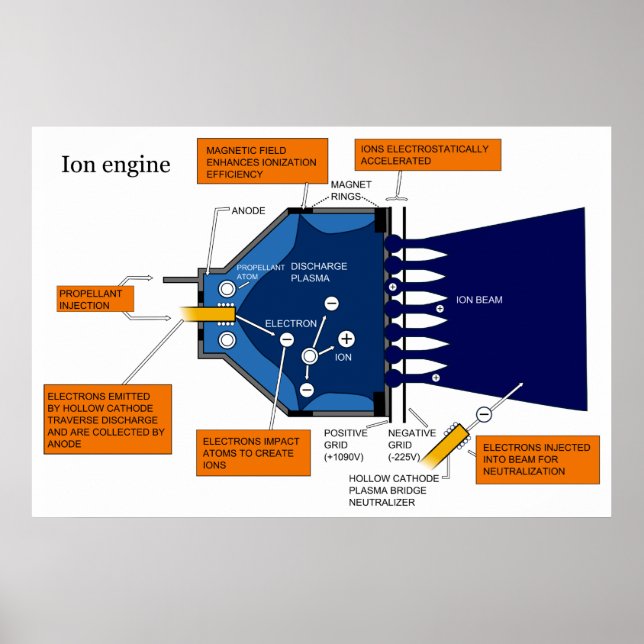

Diagramm eines Ionenantriebssystem-Motors Poster

Das von NSTAR (NASA SEP Technology Application Readiness) bereitgestellte Ionenantriebssystem (IPS) verwendet eine Hohlkathode, um Elektronen zur Kollisionierung von Xenon herzustellen. Das Xe+ wird elektrostatisch durch ein Potenzial von bis zu 1280 V beschleunigt und durch ein Molybdän-Gitter aus dem 30 cm Tieftruster emittiert. Ein separater Elektronenstrahl wird ausgestoßen, um einen neutralen Plasmastrahl zu erzeugen. Die Power-Verarbeitungseinheit (PPU) des IPS kann bis zu 2,5 kW aufnehmen, was einem Power für den Spitzendurchsatz von 2,3 kW und einem Schub von 92 mN entspricht. Die Drosselung erfolgt durch Ausbalancierung der Systemparameter von Turbinen und Xe füttre bei niedrigeren Power-Werten und bei einem niedrigsten Power von 500 W bei 20 mN. Der spezifische Impuls sinkt von 3100 s bei hohem Power auf 1900 s bei minimaler Drosselklappe. Die Rechte zur Wiedergabe von Bildern finden Sie im Link am unteren Ende dieser Beschreibung. Melden Sie sich für GRATIS an und rettete 12% für jede Zazzle-Bestellung zusätzlich zu einem 5,00$ Anmelde-Bonus Alle Rechte vorbehalten; ohne Vorurteil, Rückgriff oder Benachrichtigung (U.C. 1-308) Bildreproduktionsrechte: http://commons.wikimedia.org/wiki/File:Ion_engine.svg "Ionenantrieb" "Ionenantrieb" "Motor" "Ionenantrieb Motor" Motor "Space Motor" "Space Shuttle Motor" "Weltraum" "ionisierte Xenon" "Weltraumforschung" ds1 "ds1 ion Motor" "ds1 ion propulsion" "ds1 ion antrieb Motor"
